Пнеуматски актуатор

Ваш водећи произвођач и добављач електричних актуатора у Кини!
1. Стручни тим

Не само да имамо млад и страствен продајни тим који вам је на располагању 24/7, већ и искусан технички тим који ће вам помоћи да решите све техничке изазове у решењима за аутоматизацију вентила.

2. Напредна опрема

Имамо високопрецизни ЦНЦ обрадни центар и 6 линија производа за осигурање стабилности и поузданости квалитета производа.

3. Богато искуство

Наша радионица је ефикасан и добро организован радни простор, опремљен савременом опремом и стручним техничарима. Редовно одржавање и одржавање опреме се спроводе како би се обезбедио несметан производни процес.

4. ЦЕ/СИЛ/АТЕКС/ЕАЦ сертификовани производи

Обезбеђујемо одличан квалитет производа кроз ригорозну контролу квалитета, висококвалитетне материјале и производне процесе, као и фокус на захтеве купаца.

Dom 123 Poslednje stranice 1/3
1. Шта је пнеуматски актуатор?

Пнеуматски актуатор је уређај који претвара компримовани ваздух или гас у механичко кретање. Ово кретање се може користити за регулисање једног или више завршних контролних елемената. Пнеуматски актуатори су такође познати као пнеуматски цилиндри, ваздушни цилиндри и ваздушни актуатори.

2. Како функционише пнеуматски актуатор?

Пнеуматски актуатори се ослањају на присуство неког облика гаса под притиском или компримованог ваздуха који улази у комору у којој се ствара притисак. Једном када ово премаши потребне нивое притиска за разлику од атмосферског притиска изван коморе, ствара се контролисано кинетичко кретање клипа или зупчаника који се може усмеравати у праволинијском или кружном механичком кретању.



Врсте пнеуматског актуатора



Цилиндар са једним дејством

Цилиндри са једним дејством имају један прикључак који омогућава проток ваздуха у цилиндар. Притисак се повећава и гура клип напред или назад, у зависности од тога да ли се ради о потиском или повлачењу. Велика опруга враћа клип у првобитни положај, припремајући га за још један налет притиска. Опруга се налази или унутар цилиндра или споља.

Цилиндар двоструког дејства

Цилиндри двоструког дејства раде без опруге и уместо тога имају два отвора, по један на оба краја клипа. Прва примена притиска гура клип напред, корак у процесу који деле два модела. Затим, други налет притиска на другој страни цилиндра гура клип назад на место. Уређај примењује притисак напред-назад да би створио глатко линеарно кретање.

Актуатор на спојној шипки

Погони са споном су најраспрострањенији дизајн актуатора у индустрији пнеуматике и широко се користе у апликацијама индустријске аутоматизације за тешке услове рада и високе температуре. Имају квадратне или правоугаоне завршне поклопце који су причвршћени за цев помоћу навојних шипки и навртки, опремљени су статичким заптивкама за спречавање цурења ваздуха и доступни су у стандардним, компактним и лаганим варијацијама. Доступне су и са профилним цевима, које имају скривене споне, омогућавају директну монтажу прекидача за уградњу и нуде чистији изглед, а округле цеви, које имају изложене споне, доступне су у широком спектру конфигурација и опција за монтажу и може се лако прилагодити за решавање тешких изазова покретања.

Заварени актуатор

Заварени актуатори су лакши и компактнији од стандардне конфигурације спојне шипке и као такви се широко користе у лакшим условима рада и апликацијама мање силе, укључујући мобилну опрему. Уместо вучних шипки, ови пнеуматски актуатори имају цеви заварене директно на завршне поклопце и отворе заварене за цев. Њихове предње завојнице су углавном причвршћене завртњима или навојем у цилиндар да би се омогућило уклањање склопа клипњаче и заптивки шипке ради сервисирања и обично долазе са фиксним или тампон јастуцима, иако неки модели нуде подесиву надоградњу амортизера.







Electric Actuator for Butterfly Valve




Цомпацт Ацтуатор

Компактни актуатори су дизајнирани за апликације где заузимају велики простор и доступни су у разним опцијама

Цламп Ацтуатор

Актуатори стезаљки се користе за држање радног предмета на месту док се рад обавља. Они комбинују стандардни пнеуматски актуатор са стезаљком и преклопним механизмом и често су дизајнирани да покажу робусну отпорност на прскање завара како би осигурали дуговечне перформансе.

Вентил Ацтуатор

Погони вентила генеришу линеарно или ротационо кретање за отварање и затварање вентила. Ови пнеуматски актуатори су компатибилни са разним вентилима, укључујући кугличне и лептир вентиле.

Ротациони актуатор

Ротациони актуатори производе повратно угаоно или окретно кретање које омогућава осцилирајуће закретно кретање кроз дефинисани угао. Ови пнеуматски актуатори су доступни у зупчастим зупчаницима, ротационим лопатицама и спиралним опцијама, имају једноставне, издржљиве дизајне који смањују захтеве одржавања и обично испоручују релативно велику силу (окретни момент) за своју величину. Погони са ротационим лопатицама су мали, самостални актуатори двоструког дејства који заузимају мање простора од актуатора са зупчаником, али испоручују мањи обртни момент. Актуатори зупчаника нуде већи обртни момент, али могу захтевати већи отисак да би се постигла одређена угаона кретања.



Примене пнеуматских цилиндара

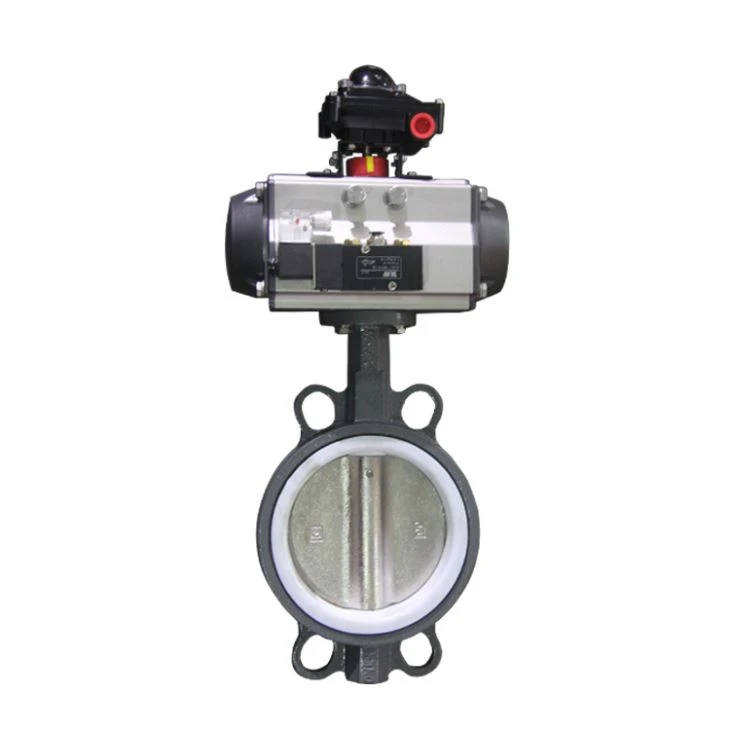

Pneumatic Wafer Butterfly Valve

Аутомобиле Енгине

Пнеуматски актуатори се користе у разним аутомобилским апликацијама, укључујући контролу мотора, контролу мењача и кочионе системе. Пнеуматски актуатори нуде многе предности у односу на хидрауличне и електричне актуаторе, укључујући већу густину снаге, мању тежину и прецизнију контролу.

Pneumatic Wafer Butterfly Valve

Коришћење материјала

Пнеуматски актуатори се широко користе у апликацијама за руковање материјалом. Они су веома погодни за ове примене јер могу да обезбеде велику снагу са релативно малим отиском. Поред тога, пнеуматски актуатори се често користе у апликацијама где је потребна прецизна контрола, као што су операције преузимања и постављања.

Pneumatic Wafer Butterfly Valve

Производња хране и пића

Пнеуматски актуатори се широко користе у индустрији хране и пића због своје свестраности, поузданости и економичности. Обично се користе у транспортним системима за премештање производа из једне фазе производње у другу, као и у машинама за паковање и етикетирање.

Electric Modulating Valve Actuator

Роботске апликације

Роботске апликације користе актуаторе за стварање покрета у точковима, стезаљкама и додацима робота. Хваталице нуде угаоне покрете што их чини идеалним за апликације роботских руку. Дуалност пнеуматских актуатора и роботских руку се обично види у многим производним апликацијама и нуди низ флексибилности и сигурности.

Electric Modulating Valve Actuator

Стезање и штанцање

Пнеуматски актуатори се користе у апликацијама за стезање и штанцање за управљање чељустима које држе производе или означавају објекте. Пнеуматски актуатори нуде велику контролу која је неопходна у апликацијама стезања и штанцања.

Electric Modulating Valve Actuator

Хазардоус Апплицатионс

Пнеуматски актуатори се често користе за отварање и затварање вентила, чиме се контролише проток течности као што су хемикалије. (Из тог разлога, пнеуматски актуатори се такође могу користити у производним апликацијама које захтевају контролу над протоком течности.) Уз сигурност и поузданост међу предностима коришћења пнеуматских актуатора, опасна окружења као што су хемијска постројења ће често користити ове актуаторе због њихове издржљивости.





Разматрања за перформансе пнеуматског актуатора

Electric Rotary Valve Actuator

Фактор силе

Фактор силе је једноставно површина клипа цилиндра. Фактор силе пута ваздушни притисак једнак је сили коју производи цилиндар.
Electric Part Turn Actuator

Брзина

Веће брзине захтевају већу маргину силе да би се превазишли повећани губици притиска у систему.
Electric Rotary Actuator 90 Degrees

Секвенцирање

Додавање сензора може скратити време циклуса елиминисањем временских кашњења.
Electric Rotary Actuator Small

Остале компоненте

На расположиви притисак у цилиндру могу утицати компресор система, филтери, регулатори, контролни вентили и сви прикључни цевоводи. Право димензионисање ових компоненти помаже да се осигурају најбоље перформансе цилиндра.
Наш сертификат



201903131647139906681
ЦЕ ЕКС за актуатор вентила
201904150943378510703
ИСО9001:2015
201903131647398225081
ОДЛ ОХК ЦЕ
201903131650059492132
СИЛ-3 за актуатор вентила 01




Наша фабрика
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Ултимативни водич за пнеуматски актуатор

П: Која је сврха пнеуматског актуатора вентила?

О: Пнеуматски актуатори су дизајнирани да управљају клипом унутар затвореног цилиндра. Притисак из спољашњег извора ваздуха или гаса покреће актуатор, померајући цилиндар да потпуно отвори или затвори вентил, или делимично модулише његово кретање отварања/затварања.

П: Која је разлика између електричног актуатора и пнеуматског актуатора?

О: На пример, пнеуматски актуатори могу да обезбеде већу брзину, али електрични линеарни актуатори обезбеђују најпрецизнију контролу пошто је притисак ваздуха и течности теже контролисати од струје.

П: Где се користе пнеуматски актуатори?

О: Пнеуматски актуатори имају широк спектар примена. Међу најчешћим и најпопуларнијим употребама су клипови и коморе за паљење у возилима на бензин. Они користе паљење ваздуха и бензина да би створили силу под притиском која на крају помера клип и претвара енергију у радилицу аутомобила.

П: Како контролишете пнеуматски актуатор?

О: Ако желите да контролишете брзину пнеуматског актуатора у вашој апликацији, најефикаснији начин је да користите вентил за контролу брзине или вентил за контролу протока да бисте променили количину протока из издувног отвора актуатора.

П: Који је најчешћи тип пнеуматског актуатора?

О: Пнеуматски цилиндри су најчешћи тип пнеуматског актуатора и добро су погодни за употребу у апликацијама за руковање материјалом. Пнеуматски актуатори се широко користе у индустрији хране и пића због своје свестраности, поузданости и економичности.

П: Који је моћнији пнеуматски актуатор или хидраулични актуатор?

О: Због притиска пнеуматских система под којим раде, пнеуматски актуатори су знатно мање снажни од хидрауличних, али имају смисла у различитим апликацијама, укључујући производњу хране, производњу прозора и производњу возила.

П: Које су три врсте пнеуматских актуатора?

О: Постоји неколико основних типова пнеуматског актуатора: опруга/мембрана, клип и ротирајућа лопатица.

П: Да ли су пнеуматски актуатори гласни?

О: Генерално, већина пнеуматских актуатора производи низак или средњи ниво буке. Међутим, могу постати прилично гласни ако се унутрашња механичка компонента помери. Штавише, актуатори свакодневно раде великим интензитетом, што их чини још подложнијим хабању и хабању.

П: Да ли пнеуматски актуатори раде на струју?

О: Пнеуматски актуатори се ослањају на компримовани ваздух или гас као примарни извор енергије. Ови актуатори не захтевају мотор, али електрична енергија је неопходна када су упарени са интегралним електромагнетним вентилом који се обично назива пилот вентилом. Даљинско управљање се такође може постићи коришћењем отвора за довод ваздуха.

П: Колико пси је потребно пнеуматском актуатору да ради?

О: Најпрактичнији пнеуматски актуатори користе довод ваздуха од 40 до 120 пси (3 до 8 бара). Генерално, они су димензионисани за притисак напајања од 60 до 80 пси (4 до 6 бара).

П: Да ли су пнеуматски актуатори брзи?

О: Да. Ако имате апликацију у којој је брзина важнија од снаге, онда можете размотрити пнеуматски актуатор.

П: Који опсег притиска је најчешћи за пнеуматске актуаторе?

О: Уобичајени стандард за актуаторе пнеуматских контролних вентила је 3 до 15 ПСИ. Заиста постоје само два механичка подешавања која треба да се изврше када се пнеуматски мембрански актуатор спаја на вентил са клизним вретеном: конектор вретена и регулатор опруге.

П: Који пнеуматски актуатор претвара проток компримованог ваздуха?

О: Погон пнеуматског контролног вентила претвара енергију (обично у облику компримованог ваздуха) у механичко кретање. Кретање може бити ротационо или линеарно, у зависности од типа актуатора.

П: Која је разлика између пнеуматског актуатора и хидрауличног актуатора?

О: Док су хидраулични актуатори склони цурењу, укључују велика почетна улагања и одржавање и запрљају радни простор и узрокују несреће, пнеуматски актуатори нуде ограничену снагу и радни капацитет и имају краћи животни циклус.

П: Да ли су пнеуматски актуатори отпорни на експлозију?

О: Пнеуматски актуатори су одличан избор за опасна окружења. Такође можемо да монтирамо електромагнетни вентил за ваздушни пилот отпоран на експлозију у било ком напону, чинећи цео пакет отпорним на експлозију.

П: Како димензионирате пнеуматски актуатор?

О: Када димензионирате актуатор, прво размотрите захтеве за обртним моментом вашег вентила. Ово укључује: Обртни момент лома, или обртни момент отварања, односи се на силу потребну за покретање затвореног вентила. Радни обртни момент, или обртни момент у средини хода, је сила потребна за одржавање кретања вентила између отвореног и затвореног положаја.

П: Колико су прецизни пнеуматски актуатори?

О: Иако су пнеуматски актуатори познати по томе што пружају велику силу при великим брзинама, често им недостаје тачност — барем у поређењу са електричним актуаторима.

П: Зашто је хидраулика обично спорија од пнеуматских актуатора?

О: Вода и хидраулично уље имају много већи отпор од ваздуха, а вискозитет уља га чини много споријим. Иако ће на крају развити већи степен силе и одржавати константан притисак, он нема исту брзину као кретање ваздуха и може потрајати дуже да покрене ваш систем.

П: Како израчунавате брзину пнеуматског актуатора?

О: Како израчунати брзину пнеуматског цилиндра? Брзина пнеуматског цилиндра је дата са В=28.8×К/А, где је В брзина пнеуматског цилиндра (ин/с), К је запремински проток (ЦФМ), а А је клип површина (квадратни инчи).

П: Која су ограничења пнеуматских актуатора?

О: Пнеуматски актуатори морају бити димензионирани за одређени посао да би били ефикасни. Ово захтева вентиле, регулаторе и компресоре пропорционалне величине, што повећава цену и сложеност. Ваздух може бити контаминиран уљем или подмазивањем, што доводи до застоја и одржавања.

Познати смо као један од најпрофесионалнијих произвођача и добављача пнеуматских актуатора у Кини, пружајући производе високог квалитета са конкурентном ценом. Молимо вас да овде из наше фабрике купите издржљив пнеуматски актуатор на лагеру. За ценовник и понуду, контактирајте нас.
