Пнеуматски вентил

Ваш водећи произвођач и добављач електричних актуатора у Кини!
1. Стручни тим

Не само да имамо млад и страствен продајни тим који вам је на располагању 24/7, већ и искусан технички тим који ће вам помоћи да решите све техничке изазове у решењима за аутоматизацију вентила.

2. Напредна опрема

Имамо високопрецизни ЦНЦ обрадни центар и 6 линија производа за осигурање стабилности и поузданости квалитета производа.

3. Богато искуство

Наша радионица је ефикасан и добро организован радни простор, опремљен савременом опремом и стручним техничарима. Редовно одржавање и одржавање опреме се спроводе како би се обезбедио несметан производни процес.

4. ЦЕ/СИЛ/АТЕКС/ЕАЦ сертификовани производи

Обезбеђујемо одличан квалитет производа кроз ригорозну контролу квалитета, висококвалитетне материјале и производне процесе, као и фокус на захтеве купаца.

Dom 1234567 Poslednje stranice 1/7

Шта је пнеуматски вентил?





Пнеуматски вентил је уређај који контролише проток ваздуха или других гасова у пнеуматском систему. Они су такође познати као вентили за управљање смером. Пнеуматски вентили функционишу тако што контролишу ваздух или гас на извору и регулишу његов пролаз у цеви, цеви или уређаје. Они такође могу да контролишу проток ваздуха у једном правцу, али не и у другом.



Како ради аа пнеуматски вентил?





Пнеуматски контролни вентили могу да смање притисак на контролисан начин уз помоћ актуатора и позиционера са контролером који их управља. Контролори су у стању да осете флуктуације притиска и могу да регулишу сигнал за довод ваздуха до пнеуматског позиционера. Пнеуматски позиционер би довео ваздух до дијафрагме отварајући вентил. Опруге се користе као супротна сила која доводи до затварања вентила након губитка или смањења ваздушног притиска који се примењује на мембрану. Пнеуматски контролни вентили се широко користе у многим индустријама.


Заједничке спецификације пнеуматских вентила
1

Радни притисак или опсег притиска:Количина притиска или опсег притисака (на пример у пси, баровима или Па) којима је вентил предвиђен за руковање.

2

Оперативни медиј:Врсте медија које вентил може безбедно да контролише. У већини случајева то ће бити компримовани ваздух.

3

   Капацитет протока или коефицијент протока:Мера капацитета вентила да се креће или струји ваздух кроз њега, са коефицијентом протока (Цв) који представља константу пропорционалности између брзине протока и диференцијалног притиска.

4

Брзина циклуса:Максималан број циклуса вентила при којима вентил може да ради у јединици времена.

5

Време одзива:Количина времена потребног вентилу да промени стања или позиције када се једном активира.

6

Величина порта:Физички димензионални параметри који дефинишу величине отвора на вентилу и стил навоја.

7

Називни напон завојнице:За вентиле са електричним активирањем, мера максималног напона који може да издржи калем за активирање и може бити оцењен у ДЦ и АЦ волтима.





Уобичајени типови пнеуматских вентила

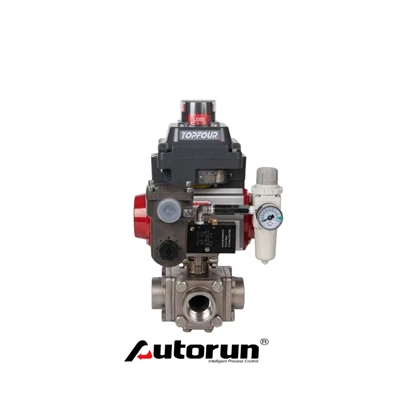

Pneumatic Three-Way High Pressure Explosion Ball Valve

Електромагнетни пнеуматски вентил

Електромагнетним пнеуматским вентилима управљају магнетна поља на калемовима и соленоиду. Њихов принцип рада је прилично једноставан. Струја из спољашњег електричног извора се доводи до намотаја. Интеракција између магнетног поља у завојницама и у соленоиду чини да се стабло вентила помера.

Three-Piece Ball Valve

Пнеуматски управљани вентил

Пнеуматски управљани вентили се обично контролишу истом струјом компримованог ваздуха која ради у пнеуматском систему. Његово присуство или одсуство утиче на њихов рад у одређеним условима.

Electric Rotary Valve Actuator

Механички пнеуматски вентил

Механички пнеуматски вентили се покрећу механичком силом, на пример, помоћу полуге. Постоји много опција, на пример у 90-степенима или верзијама за четвртину. Најчешће обављају једноставне задатке (отварање/затварање).

Предности пнеуматског вентила
Pneumatic PTFE Lined Plug Valve

Једноставан и поуздан

Пнеуматски вентили се лако инсталирају и користе, захтевају минималну обуку и одржавање. Технологија је такође веома стабилна и поуздана, што је чини идеалним избором за процесе који морају да раде 24×7.

Pneumatic Fluorine Lined Ball Valve

Енергетски ефикасна

У поређењу са неким својим колегама, као што су електрични вентили, пнеуматски вентили троше мање електричне енергије, што их чини исплативијим и енергетски ефикаснијим.

Electric Actuator Ball Valve

Исплативо

Осим што су енергетски ефикасни, пнеуматски вентили су генерално исплативи у поређењу са другим типовима вентила. Такође су издржљиви и лаки за поправку, уз минимално потребно одржавање.

Odl Electric PVC Plastic Ball Valve

Широк спектар компатибилности

Пнеуматски вентили су компатибилни са више течности и такође се могу користити у различитим индустријама, од производње до ХВАЦ, да споменемо само неке. Ова флексибилност чини пнеуматске вентиле опцијом за широк спектар примена.



Материјали за кућиште пнеуматских вентила

Индустријска пластика (попут ПВЦ-а и најлона)

Пластични вентили су лагани, издржљиви и исплативи. Материјал је погодан за пнеуматске апликације које укључују ваздух и корозивне хемикалије. Али пластични вентили имају низак притисак и температуру у поређењу са вентилима од месинга и нерђајућег челика.

Алуминијум

Алуминијум је лаган метал који има отприлике једну трећину тежине челика. Алуминијум је отпоран на корозију на атмосферске гасове и стога је погодан за апликације пнеуматских вентила. Материјал се углавном користи за израду спољашњих компоненти пнеуматског вентила, као што су идентификационе ознаке или ручни точкови.

нерђајући челик (304/316)

Нерђајући челик је веома издржљив и отпоран материјал, али је скупљи од месинга. Вентили направљени од нерђајућег челика ефикасно су отпорни на цурење, а ови вентили могу да раде на веома високим температурама у поређењу са месингом. Нерђајући челик је отпоран на корозију и траје много дуже у поређењу са месингом, и идеалан је избор за пнеуматске апликације на високим температурама и високим притиском. Нерђајући челик се обично користи у кућиштима пнеуматских вентила и украсним материјалима као што су седишта, дискови и клинови.

Месинг

Месинг је легура бакра и цинка и одличан је материјал који се може ковати и робустан. Месинг се користи у пнеуматским апликацијама које укључују не-корозивне гасове. Материјал може издржати више топлоте у поређењу са ПВЦ-ом, али долази по вишој цени. Месинг се може лако заварити и свестранији је у поређењу са нерђајућим челиком. Месинг се обично користи за израду тела пнеуматских вентила и завршних делова.



Материјали заптивке пнеуматских вентила



Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

НБР (нитрил-бутадиен каучук)

НБР има добру отпорност на компресију и опште хабање, али је веома осетљив на временске промене. НБР је погодан за ваздух и инертне гасове, али има слабу отпорност на озон, амонијак и пару. НБР заптивке могу обезбедити континуирано заптивање за гасовите медије само на ниским температурама у поређењу са заптивним својствима ФКМ-а.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

ФКМ (Витон)

ФКМ се обично користи за производњу О прстенова, заптивки и заптивки за пнеуматске вентиле. ФКМ заптивке имају одличну отпорност на медије, старење и озон. ФКМ је погодан за пнеуматске апликације на средњим и високим температурама и има већу топлотну отпорност од ПТФЕ. Такође, ФКМ има супериорну снагу, способност заптивања и флексибилност у поређењу са ПТФЕ. Материјал има одличну укупну хемијску отпорност што га чини погодним за гасовита горива, а материјал показује већу хемијску отпорност универзално у поређењу са НБР.

Heavy Duty Pneumatic Pinch Valve

ПТФЕ (тефлон)

ПТФЕ је погодан за пнеуматске апликације на високим температурама и притиском. Материјал је нееластичан и има добру отпорност на хабање и хабање и већину хемикалија. ПТФЕ нуди супериорну отпорност на гасовите хемикалије у поређењу са ФКМ.





Примене пнеуматског вентила

Pneumatic PVC Ball Valve

Нафте и гаса

Пнеуматски управљани вентили се користе за контролу протока нафте и гаса у цевоводима, процесима рафинације и системима за складиштење.

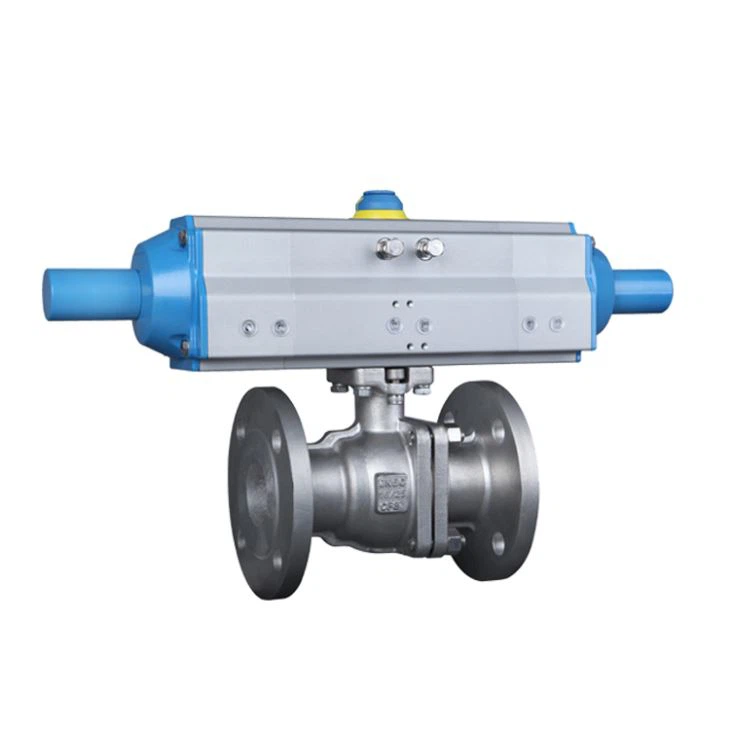

Pneumatic Flange Ball Valve

Аутомотиве

Пнеуматски актуатори се користе у контроли мотора, контроли мењача и кочионим системима.
Pneumatic Plastic Ball Valve

Мануфацтуринг

Соленоидни вентили се користе за контролу протока ваздуха у пнеуматском систему.
Pneumatic Flange Ball Valve

Хемијска обрада

У хемијским постројењима, ови вентили од нерђајућег челика регулишу проток широког спектра хемикалија. Њихова способност да издрже тешке услове и корозивне супстанце чини их популарним избором.
Pneumatic Two Piece Ball Valve

Третман водом

Пнеуматски управљани вентили се користе у постројењима за пречишћавање воде за контролу протока воде и других супстанци током различитих фаза третмана. Њихова поузданост и лакоћа аутоматизације чине их идеалним за ову примену.
Pneumatic Thread Ball Valve

Индустрија хране и пића

Ови вентили се користе у различитим фазама производње хране и пића, од мешања састојака до паковања. Често се бирају због њихове способности да се чисте на месту (ЦИП) и стерилишу на месту (СИП), што је кључно у одржавању хигијенских стандарда.
Pneumatic Actuated Three Pieces Ball Valve

Фармацеутска индустрија

У фармацеутској производњи, пнеуматски управљани вентили се користе за контролу протока састојака, раствора и готових производа. Њихова способност да понуде прецизну контролу и испуне строге хигијенске стандарде чини их погодним за ову индустрију.
Pneumatic Stainless Steel Ball Valve

Енергије

У електранама, ови вентили се користе за контролу протока паре, воде и других флуида. Често су део сигурносних система, помажући да се спрече ситуације надпритиска и осигурају безбедан рад постројења.



Наш сертификат
201903131647139906681
ЦЕ ЕКС за актуатор вентила
201904150943378510703
ИСО9001:2015
201903131647398225081
ОДЛ ОХК ЦЕ
201903131650059492132
СИЛ-3 за актуатор вентила 01




Наша фабрика
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Ултимативни водич за пнеуматски вентил

П: Како да изаберем пнеуматски вентил?

О: Постоји пет основних захтева које треба узети у обзир:
Медији.
Начин активирања вентила.
Повратни вентил са опругом или фиксирани вентил за активирање.
Конфигурација пнеуматског вентила.
Капацитет протока (величина вентила).

П: Које су четири класификације пнеуматских контролних вентила?

О: Пнеуматски вентили са двосмерном контролом.
Пнеуматски вентили са тросмерном контролом.
Пнеуматски вентили са четворосмерном контролом.
Пнеуматски опружни оффсет вентили.

П: Који је најчешћи пнеуматски вентил?

О: Међу најчешћим типовима вентила који се налазе у пнеуматским системима, четворосмерни смерни вентили имају четири прикључка који ефективно преокрећу кретање основног или моторног цилиндра.

П: Шта је 5 3 пнеуматски вентил?

О: 5/3-краки вентил има пет прикључака и три стања. Имају два соленоида од којих сваки може да контролише стање вентила. Ако ниједан соленоид није под напоном, вентил се враћа у централно стање.

П: Колико притиска треба пнеуматски вентил?

О: Погони вентила увек са пнеуматским искључивањем су димензионисани за минимални притисак 5,5 БАРГ, (80 псиг).

П: Зашто пнеуматски вентили не раде?

О: Страни или абразивни остаци у цевоводу. Некомпатибилност материјала са производом који се обрађује. Неправилна монтажа, инсталација или поступци одржавања на вентилу. Вода или страни остаци у ваздушној линији постројења могу узроковати квар пнеуматског актуатора.

П: Која је разлика између 5 2 и 5 3 пнеуматских вентила?

О: Са вентилом 5/2, кретање може бити потпуно пнеуматско. Коначно, вентил 5/3 има исти број прикључака као и верзија 5/2, али додатни положај за пребацивање. Ова такозвана "средња позиција" нуди управљачком систему додатни положај када се не примењују сигнали за активирање.

П: Која је разлика између 3-смјерних и 4-смјерних пнеуматских вентила?

О: 3-Смерни вентил омогућава проток течности до актуатора у једном положају и избацује течност из њега у другом положају. Неки 3-успутни вентили имају трећи положај који блокира проток на свим прикључцима. Погон двоструког дејства захтева 4-путни вентил. 4-Пусни вентил поставља притисак и испушта два прикључка међусобно зависно.

П: Које је друго име за пнеуматски вентил?

О: Вентил са ваздушним погоном, такође познат као пнеуматски вентил, је тип цевног вентила са погоном на струју који користи ваздушни притисак да изврши функцију сличну соленоиду.

П: Шта је 5-путни пнеуматски вентил?

О: Овај вентил омогућава пнеуматску контролу положаја, протока, притиска и температуре. Овај вентил је 5/2 вентил што значи да има 5 прикључака; два издувна отвора од 1/8" кроз које се ваздух регулише док излази, два прикључка за напајање од 1/4" који напајају систем, 1/4" прикључак за напајање за улаз ваздушног притиска и 2 позиције протока.

П: Шта је 4 2 пнеуматски вентил?

О: 4-вентил са 2 положаја познат је као 4/2. Ови вентили су уобичајени у апликацијама цилиндара са двоструким дејством где увек испоручују притисак на једну страну цилиндра док супротну страну испуштају у атмосферу.

П: Које су конфигурације пнеуматских вентила?

О: Конфигурације за пнеуматске вентиле које се обично користе укључују 5/3, 5/2, 4/2, 3/2 и 2/2. Пнеуматски вентили могу бити одмакнути од опруге или заустављени. Код вентила са опругом, вентил ће се вратити у почетно стање или стање када се уклони било какво активирање.

П: Који су бројеви портова за пнеуматске вентиле?

О: Пнеуматски вентили се обично праве са три броја портова: 3, 4 и 5. 3-вентили са отвором се сматрају 3-краким вентилима који могу да контролишу један порт цилиндра. Вентили са 4 прикључка могу контролисати портове са два цилиндра уз помоћ једног заједничког издувног отвора. 5-Варијанте прикључака дозвољавају појединачне издувне отворе.

П: Како класификујете пнеуматске вентиле?

О: Пнеуматски вентили се могу класификовати према врсти актуатора које користе. Могу бити опремљени електромагнетним, ваздушним или механичким актуаторима. Соленоидни вентили реагују на електрични сигнал отварањем и затварањем. Они регулишу проток ваздуха у пнеуматском систему и проток течности у хидрауличном систему.

П: Какав је образац протока пнеуматског вентила?

О: Путеви протока за неактивирани вентил су улаз у цилиндар 2 и цилиндар 1 за издув. Када се активира, улаз је повезан са цилиндром 1, а цилиндар 2 је повезан са издувним гасом. Четворосмерни вентили имају један издувни отвор који деле сви портови цилиндра.

П: Које је друго име за пнеуматски вентил?

О: Пнеуматски вентил, који се обично назива вентилом за контролу смера, блокира или преусмерава проток компримованог ваздуха или других гасова унутар система. Ови вентили се користе за погон других компоненти као што су актуатор, хватаљка, ручни алат или други уређај и такође се користе за управљање другим вентилима.

П: Шта означава број 1 или слово П у пнеуматском вентилу?

О: Различити произвођачи означавају прикључке вентила различитим словима, али ознаке десно су прилично стандардне. „П“ представља улазни отвор под притиском, „А“ и „Б“ су излази (генерално повезани са „продужним“ и „увлачењем“ отвора на цилиндру), а „Р“ и „С“ означавају издувне отворе.

П: Да ли је пнеуматским вентилима потребна струја?

О: Пнеуматски актуатори се ослањају на компримовани ваздух или гас као примарни извор енергије. Ови актуатори не захтевају мотор, али електрична енергија је неопходна када су упарени са интегралним електромагнетним вентилом који се обично назива пилот вентилом. Даљинско управљање се такође може постићи коришћењем отвора за довод ваздуха.

П: Шта је пнеуматски сигурносни вентил?

О: Пнеуматски сигурносни вентили контролишу притисак ваздуха у компримованим ваздухом/пнеуматским системима. Ови вентили за растерећење притиска омогућавају да вишак притиска изађе отварањем када се достигне гранични притисак, чиме се спречава оштећење опреме или могуће повреде радника.

П: Која је разлика између контролног вентила и пнеуматског вентила?

О: Највећа разлика између ове две врсте вентила је у томе што је контролном вентилу потребна спољна енергија (као што је напајање или извор гаса) као покретачка сила, а релативни положај пресретача у вентилу се мења контролом инструмента сигнала, тако да се промени брзина протока.

Познати смо као један од најпрофесионалнијих произвођача и добављача пнеуматских вентила у Кини, пружајући производе високог квалитета са конкурентном ценом. Молимо вас да овде из наше фабрике купите издржљив пнеуматски вентил на лагеру. За ценовник и понуду, контактирајте нас.
